Planetarium w Białkowie

Gigantyczny wydruk 3D rzeczywistej powierzchni Księżyca opracowany na podstawie danych topograficznych.

Zakres prac

modelowanie 3D
przygotowanie produkcji
druk 3D
montaż

Dane techniczne

Średnica kopuły: 4,5 m
Liczba segmentów: 116

Wyzwanie

Przełożenie dużego zbioru danych topograficznych na geometrię dopasowaną do istniejącej kopuły i możliwości ówczesnych maszyn.

Rozwiązanie

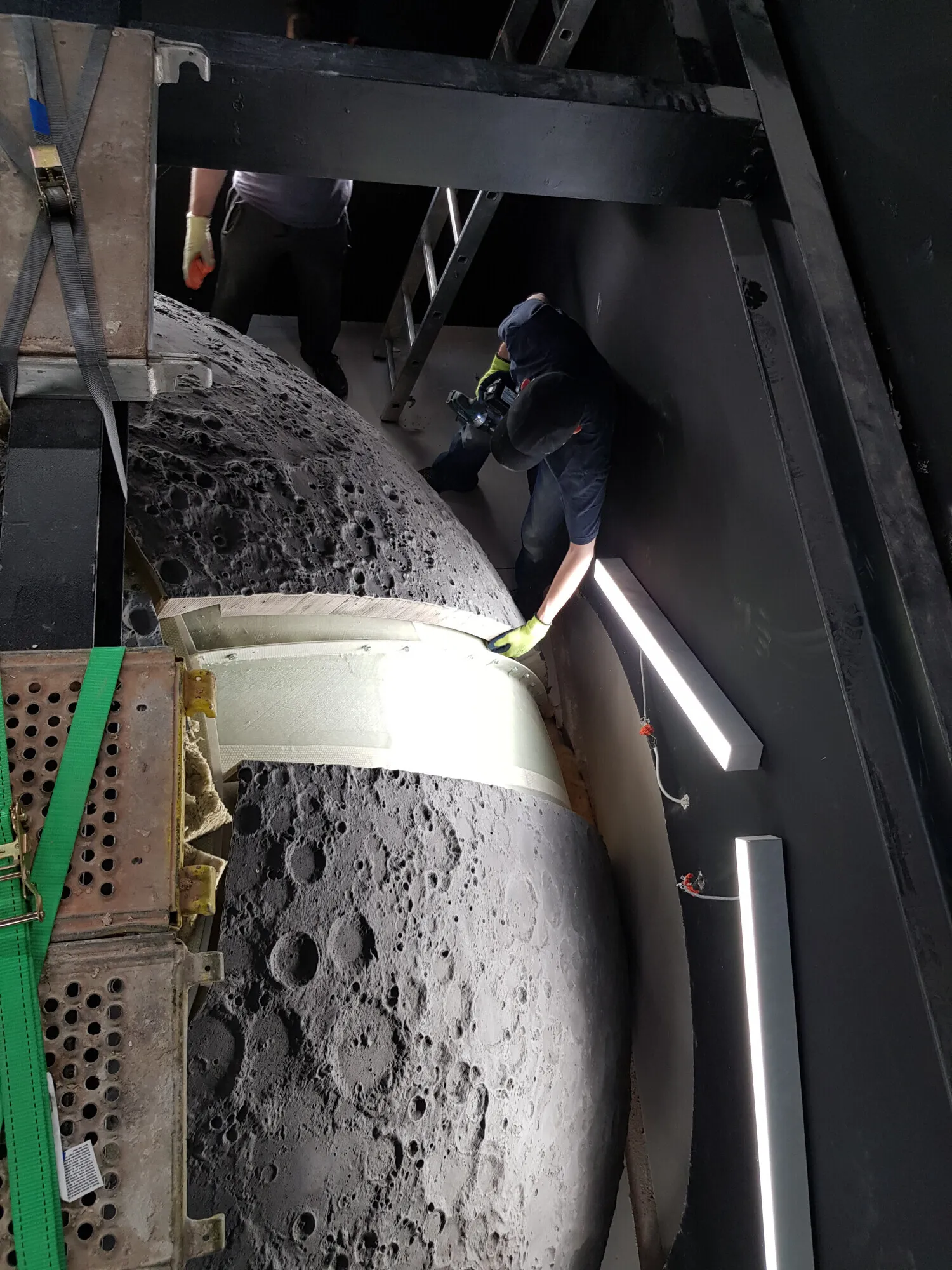

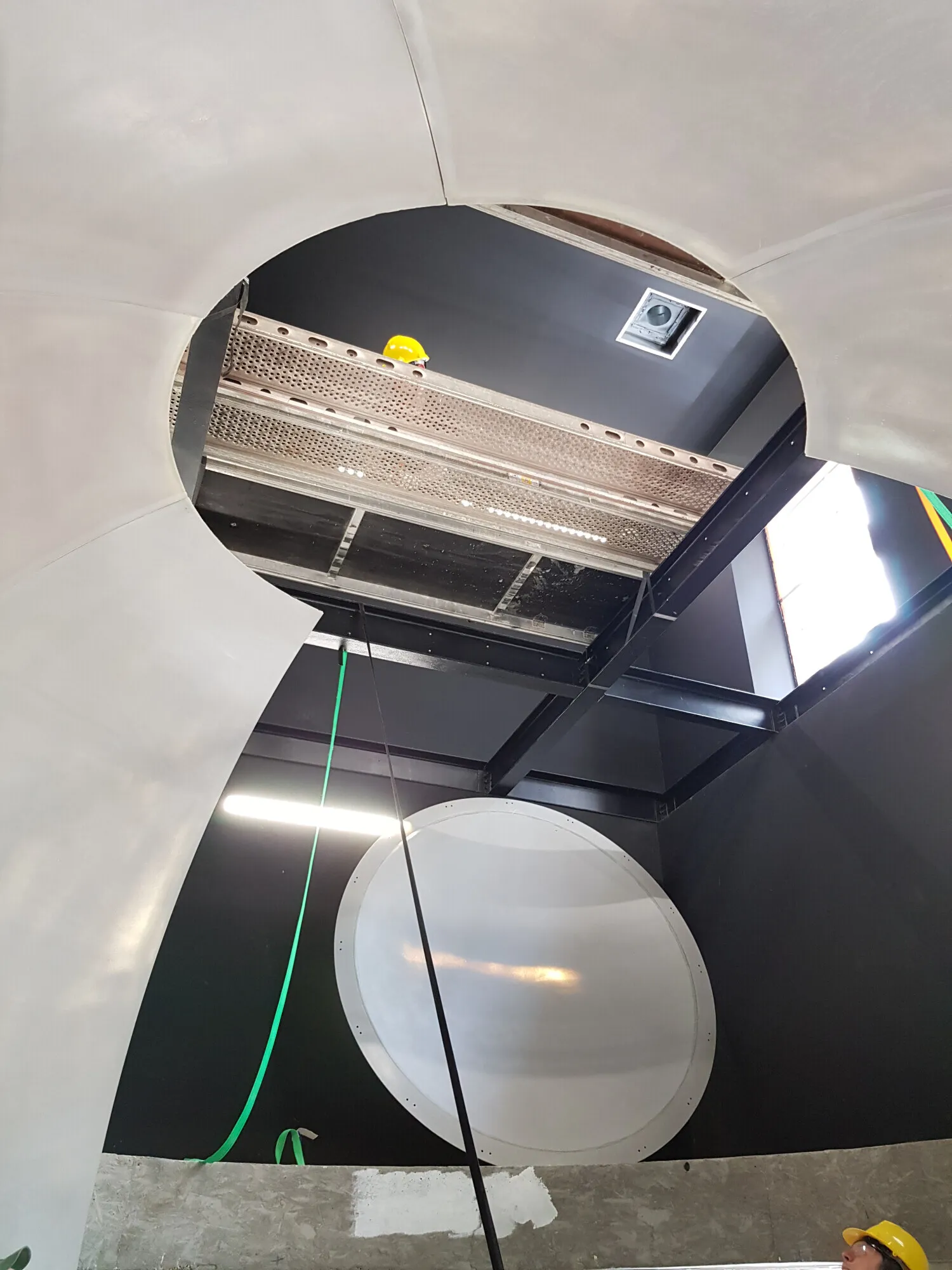

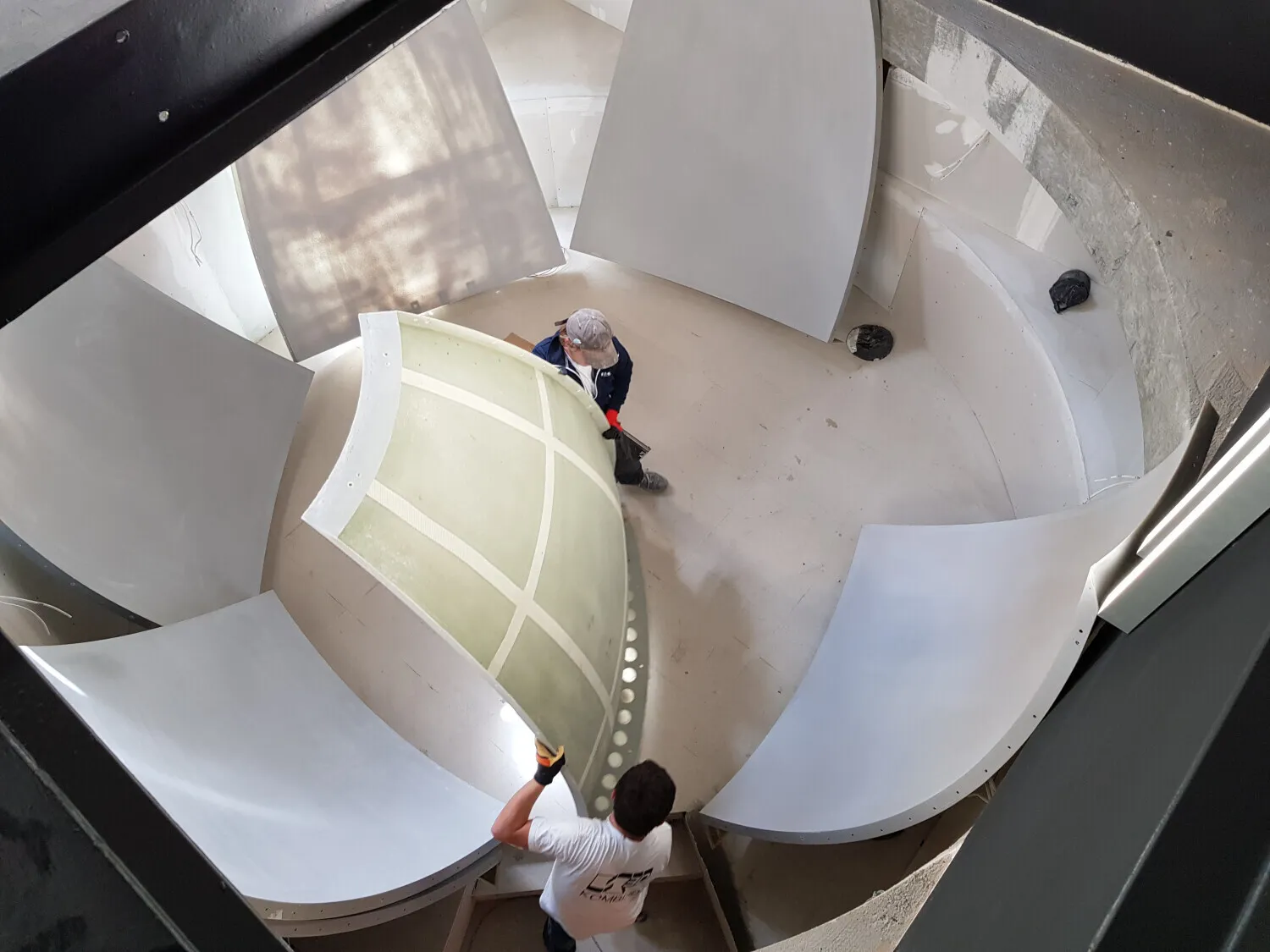

Przygotowaliśmy hemisferę, podzieliliśmy ją na 116 elementów i zaplanowaliśmy kontrolowany montaż bezpośrednio na konstrukcji planetarium.

Efekt

Powstała działająca przestrzeń edukacyjna, której zewnętrzna powierzchnia wiernie prezentuje topografię Księżyca.

Edukacja astronomiczna w skali 1:1 z wyobraźnią

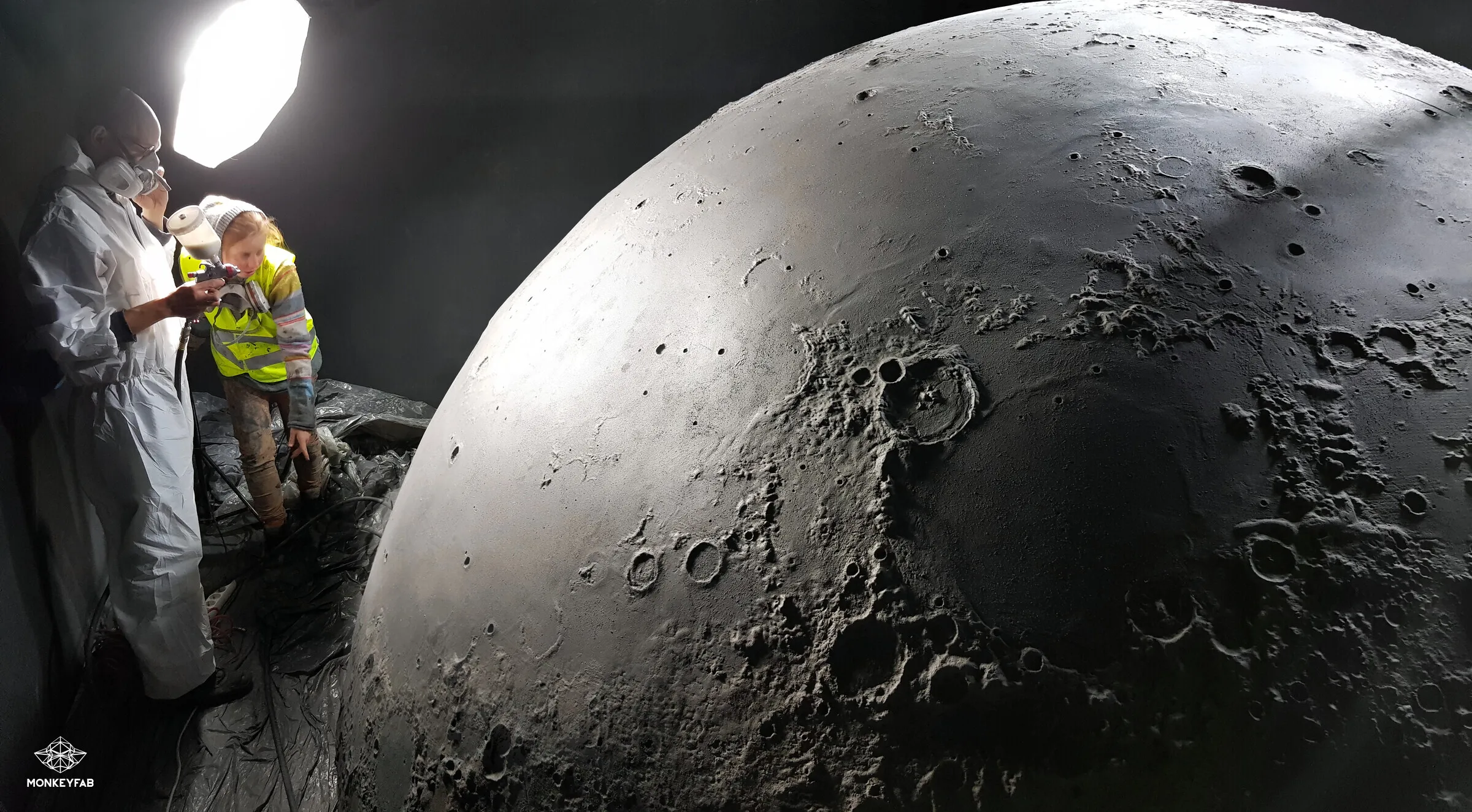

Planetarium w Białkowie powstało w ramach rewitalizacji historycznego ośrodka astronomicznego. Centralnym elementem realizacji jest kompozytowa kopuła, której zewnętrzną powierzchnię pokryto wydrukowanym w 3D odwzorowaniem Księżyca. Dzięki temu obiekt łączy funkcję edukacyjną, precyzyjną projekcję i wyjątkowy efekt przestrzenny.

Co było ważne w tym projekcie

Rzeczywiste dane topograficzne

Podstawą modelu był zbiór 22 GB danych przedstawiających powierzchnię Księżyca w rozdzielczości 56 metrów na piksel, zarejestrowanych przez instrument Lunar Orbiter Laser Altimeter.
Kopuła o średnicy 4,5 metra

Na podstawie danych przygotowaliśmy hemisferę dopasowaną do geometrii kompozytowej kopuły planetarium, tak aby obiekt dobrze działał zarówno z zewnątrz, jak i wewnątrz.

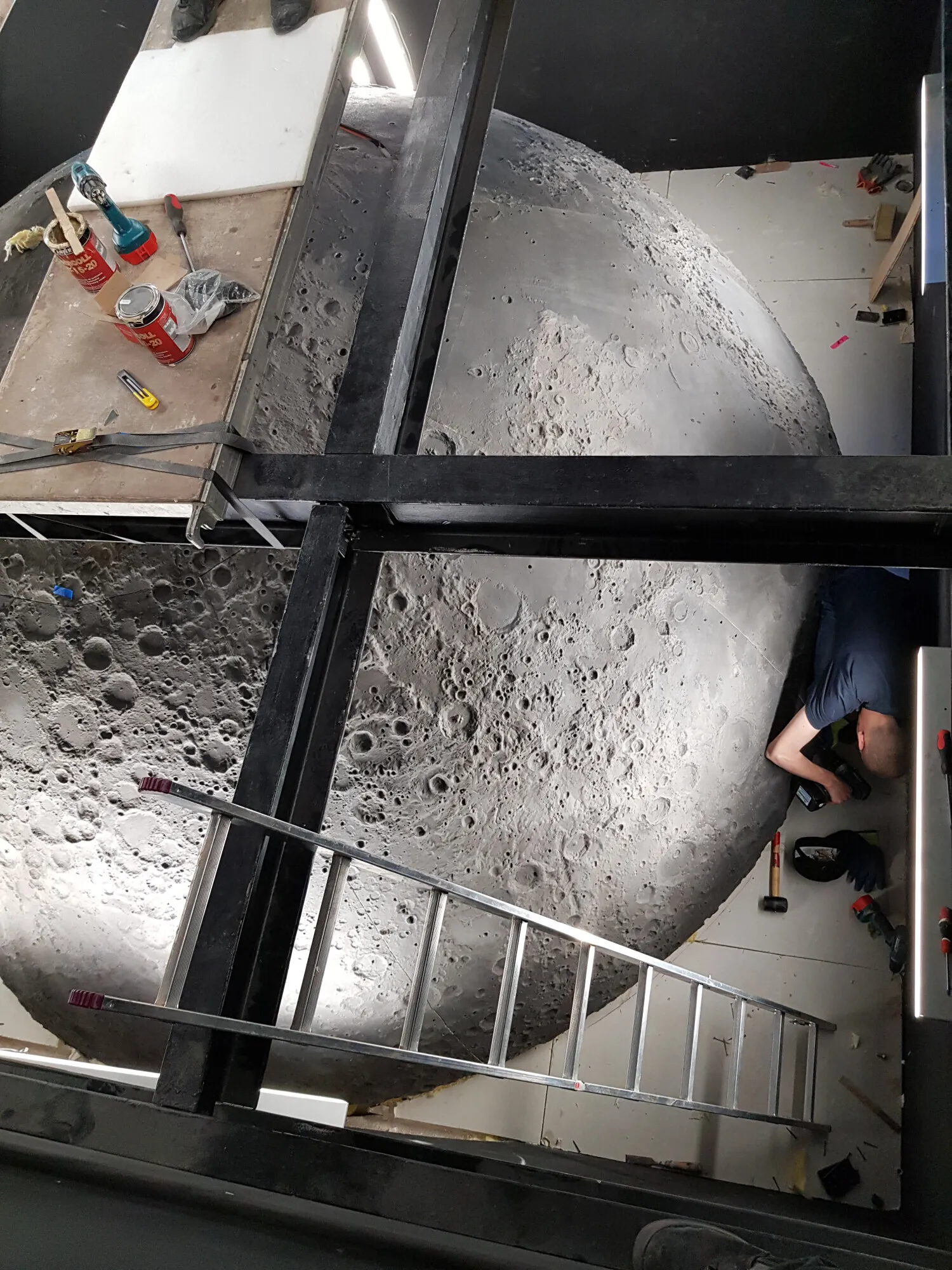

116 drukowanych elementów

Model został podzielony na segmenty dostosowane do ówczesnych maszyn o polu roboczym 600 × 500 × 500 mm, co pozwoliło bezpiecznie przeprowadzić produkcję i montaż.
Kameralna przestrzeń projekcyjna

Wewnątrz powstało niewielkie planetarium, w którym nic nie rozprasza odbioru, a neutralna powierzchnia wspiera czytelny obraz projekcyjny.

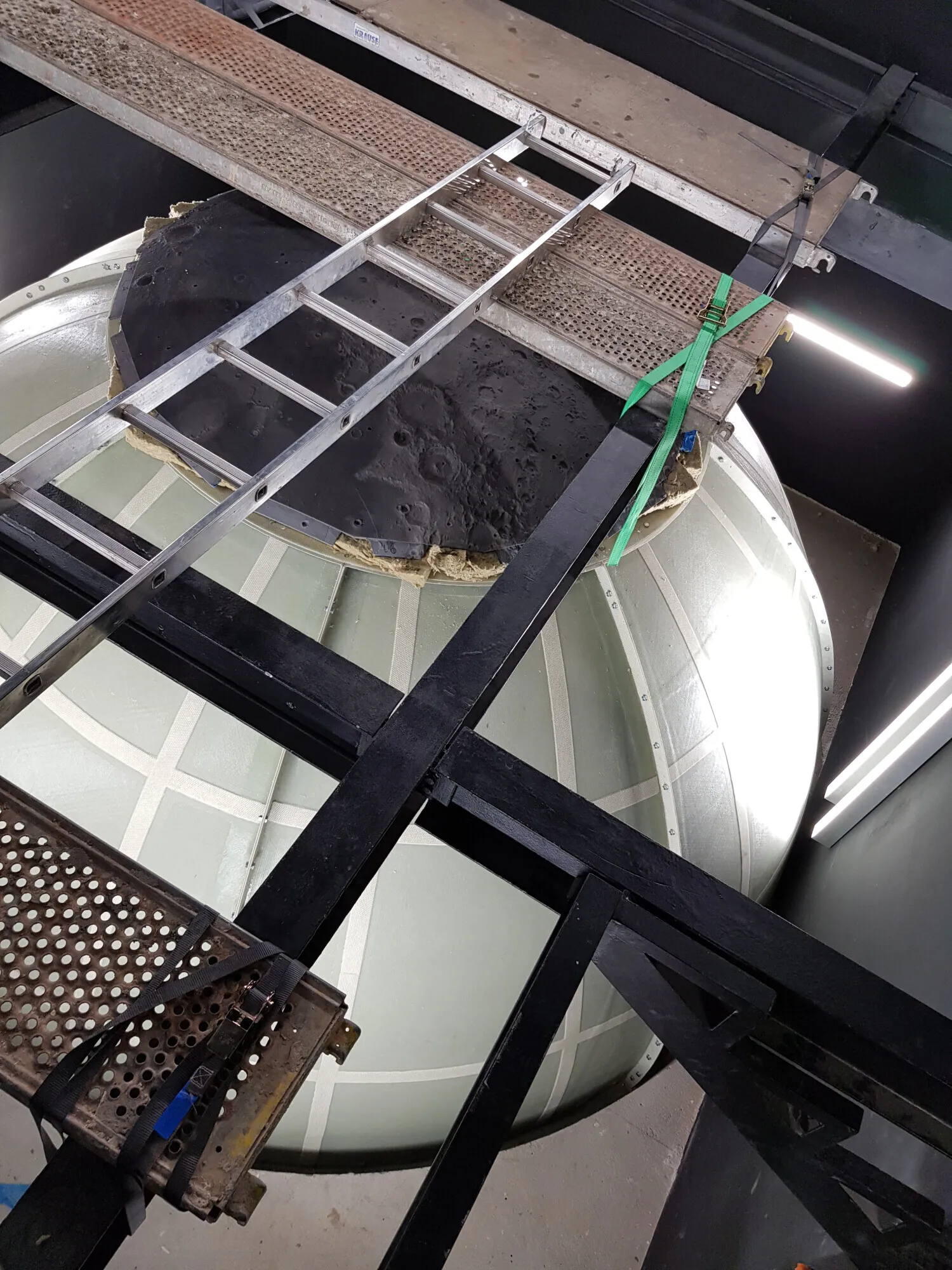

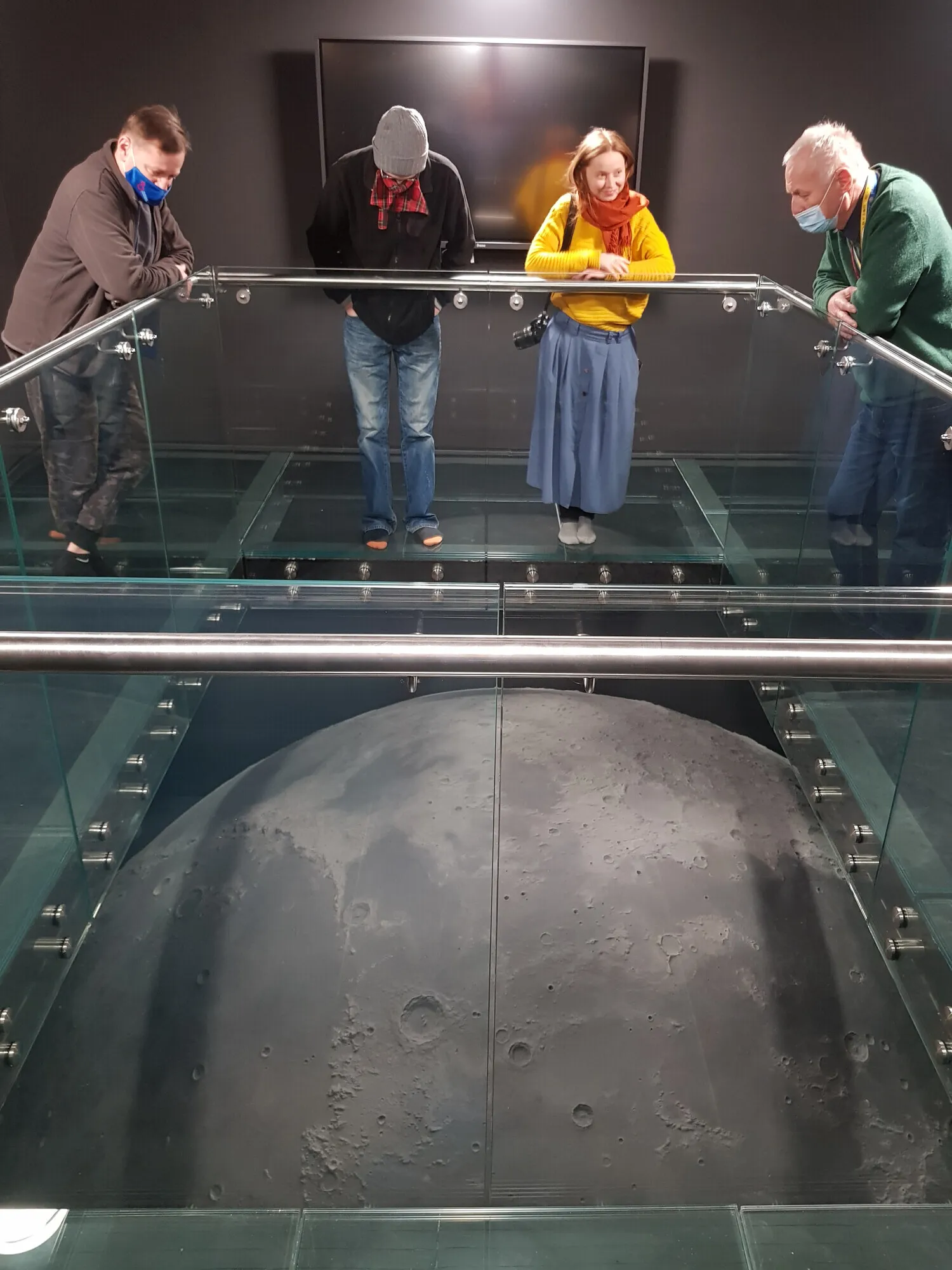

Zewnętrzna forma, która uczy i zachwyca

Po zakończeniu seansu widzowie mogą zobaczyć autentycznie odwzorowaną topografię Księżyca, co wzmacnia edukacyjny charakter całej realizacji.
